概述

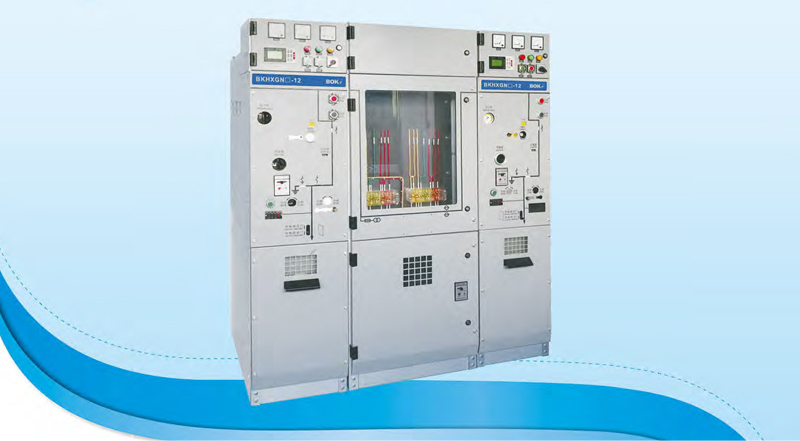

BKHB-12环保气体绝缘环网柜系列系12kV，三相交流50Hz.单母线及单母线分断系统的成套配电装置。该产品具有结构简单、操作灵活、联锁可靠、安装方便行特点，对各种不同应用场合，不同用户均能提供技术方案。传感技术、信息化技术的采用，加上技术性能及简便灵活的配置方案，可以满足市场不断变化的需求，并适用于电网智能化要求。
该BKHB-12环保气体绝缘环网柜系列适用于工业及民用电缆环网及配网终端工程。作为电能的接受和分配之用，特别适用于城市居民区配电、小型二次变电所、开闭所、电端分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。
BKHB-12环保气体绝缘环网柜系列其开关及主要电器元件为集成模块。
相间导电部位间为固体绝缘封装，向外接线采用屏蔽式电缆接头，功能单元连接母线采用屏蔽式绝缘母线。因此.使用安全性大大提高，操作机构采用弹簧机构，机械寿命为10000次以上。其所有运行数据及设备状况都可实现远程监控监控，可以无人值守。实为一种性能优越的配电装置。
柜内可选用以下单元组成经济实用的供电单元：真空新路器单元[630A，20-25kA]；真空负猫开关单元[630，20-25kA]。
产品特点
环保：产品制造中使用N2或干燥空气作为绝缘介质，减少温室效应气体排放，达到环保目的，材料经寿命周期后可以再国收利用，决定了使用的环保性。
适用范围广：不使用有毒有害气体，使用环境的安全性。无论是地下室、隧道内、船舶上以及内外各种环境。高压仓内部可填充干燥空气或氮气，适应恶劣条件下如：高海拔、强风沙、低温、严寒、高环保要求、频繁操作场所、安全防爆场所、高盐雾、凝露条件下的安全使用性。全绝缘全封闭，适用于设备短时间进水后，采用一些清洁干燥措施后即可继续运行。
免维护：BKHB-12环保气体绝缘环网柜系列除操动机构高压开关部位处于全封密状态中，这样就可以做到免于清扫和维护，减少了运行维护的成本。开关柜的自动化程度很高的，在线检测功能会实时把设备的运行情况通知用户。更有利于配网的自动化。减少人工运营成本，降低电力企业的生产成本。
安全性高：完善的联锁互锁系统，三相隔离断口清晰可见，避免了误操作事故的发生。取消了SF6气体的应用。强化相间隔离结构，避免相间或多回路短路而扩大或引发爆炸事故。采用具有防爆性环保气体柜真空能的真空灭室，固封极柱对开关具有进一步防护性能。
·易操作性：隔离开关接地开关只有一个操作手柄，无需识别及担心失误，断路器运行的时候，隔离开关接地开关的操作手柄都无法进行操作，无需进行复杂的技术培训，这样就使操作变得异常简单，杜绝发生操作错误。
固封极柱采用环氧树脂APG 工艺成型，具有优良的电气性能和机械性能，固封极柱是开关的关键部件，它既是绝缘件又是承力件。同时满足耐热，耐寒，抗开裂，机械强度高，绝缘强度好等技术要求。
·单体柜结构，采用专业电缆附件厂商生产的通用绝缘母线和电缆插拔头。开关柜可现场姐合，随意扩展避免了多姐绝合柜带来的运输及安装不便。当然用受求也可提供姐合柜。
·清晰可见真实隔离断口
·全系列产品统一设计，提供用户需求的多种柜型（断溶器，负荷开关，PT，母线，母联等），而且外形几何尺寸完全一致。
·开关柜留有智能化接口和传感器安装位置，配置智能化设备后可以满足智能电网的要求。
·主母线采用标准硅橡胶干式母线。
·隔离开关开关采用三工位隔离开关，安装在母线侧。
·替换SF6负荷开关环网柜。
