适用范围

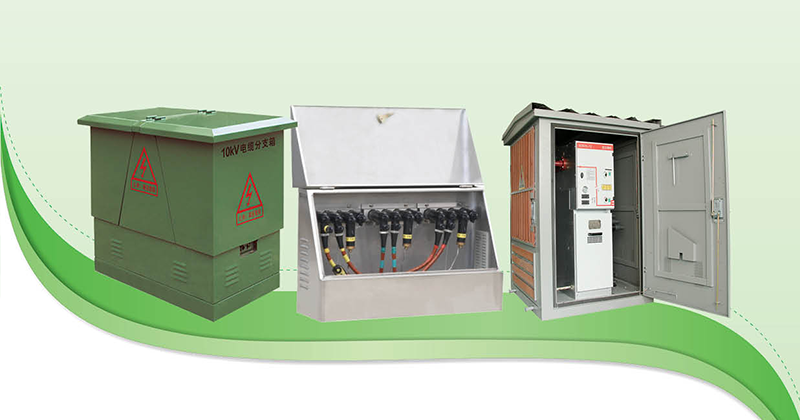

DFW高压电缆分支箱系列,广泛用于35kV、24kV、10k∨电缆系统的节点连接,是电缆从开关柜出线后进行汇集与分接的主要电气设备。
分接箱的电缆接头采用高等级绝缘的橡胶紧包覆绝缘、无裸露带电体;带开关分接箱的开关均釆用SF6绝缘负荷开关。
DFW分支箱设计为户外免维护运行,安全可靠,其防护等级达IP33,地下分接头可耐洪水淹浸。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的配电网,特别适合城市电网改造工程,可大大节省电气设备和电缆投资,提高供电可靠性。

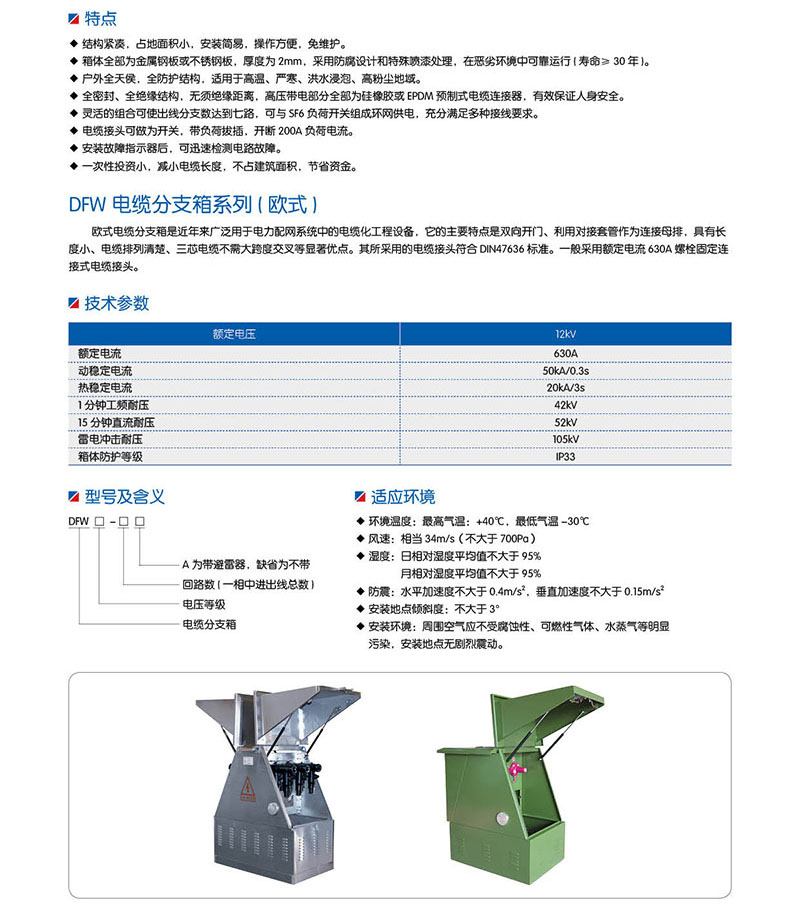

特点
◆结构紧凑,占地面积小,安装简易,操作方便,免维护。
◆箱体全部为金属钢板或不锈钢板,厚度为2mm,釆用防腐设计和特殊喷漆处理,在思劣环境中可靠运行(寿命≥30年.
◆户外全天侯,全防护结构,适用于高温、严寒、洪水浸泡、高粉尘地域。
◆全密封、全绝缘结构,无须绝缘距离,高压带电部分全部为硅橡胶或EPDM预制式电缆连接器,有效保证人身安全。
◆灵活的组合可使出线分支数达到七路,可与SF6负荷开关组成环网供电,充分满足多种接线要求
◆电缆接头可做为开关,带负荷拔插,开断200A负荷电流
◆安装故障指示器后,可迅速检测电路故障
◆一次性投资小,减小电缆长度,不占建筑面积,节省资金

DFW电缆分支箱系列(欧式)
欧式电缆分支箱是近年来广泛用于电力配网系统中的电缆化工程设备,它的主要特点是双向开门、利用对接套管作为连接母排,具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显著优点。其所采用的电缆接头符合DIN47636标准。一般采用额定电流630A螺栓固定连接式接头。

10kV美式电缆分接箱
概述
本公司生产的美式电缆分接箱,以其优良的性能,规范化的设计,优美的外观,广泛应用于电缆配电网系统中的电缆化工程设备,在各大工业园区,居民小区,城市人口密集区,商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、横向多通母排为主要特点,具有宽度小、组合灵活、全绝缘、全密封等显著优点。按照额定电流一般可以分为600A主回路和200A支回路两种。600A主回路采用旋入式螺栓固定连接;200A分支回路采用拔插式连接,且可以带负荷拔插。

24KV 电缆分支箱
概述
24kK∨欧式电缆分接箱是近年来广泛用于电力配网系统中的电缆化工程设备,它的主要特点是双向开门、利用穿墙套管作为连接母排,具有长度小、电缆排列清楚、三芯电缆不需要大跨度交叉等显著优点。其所釆用的电缆接头符合DIN47636标准。一般釆用额定电流630A螺栓固定连接式电缆接头。

35k∨欧式电缆分接箱
概述
35kV欧式电缆分接箱是近年来广泛用于电力配网系统中的电缆化工程设备,它的主要特点是双向开门、利用穿墙套管作为连接母排,具有长度小、电缆排列清楚、三芯电缆不需要大跨度交叉等显著优点。其所采用的电缆接头符合DIN47636标准。一般采用额定电流630A螺栓固定连接式电缆接头。
